Извещатель пожарный тепловой максимальный ИП 103-10-(А1)

Тип извещателя: 2-х проводный; Температура срабатывания, °С: 54…65; Световая индикация: «Пожар»; Напряжение питания по шлейфу сигнализации, B: 10…30; Ток потребления в дежурном режиме, мА: 0.03; Ток потребления в режиме «ПОЖАР», мА: 5; Габаритные размеры диаметр, мм: 68; Габаритные размеры высота, мм: 24.5; Степень защиты: IP65; Масса, не более, кг: 0.2
Извещатель пожарный тепловой максимальный ИП 103-10, (в дальнейшем – извещатель), предназначен для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений. Согласно п.7.4.20 главы 7.4 раздела 7 ПУЭ в пожароопасных зонах могут примениться электрические аппараты и приборы автоматической охранно-пожарной сигнализации, имеющие степень защиты оболочки не менее IP44.
Извещатели изготавливают 2 модификаций:
ИП 103-10-(А1) (температура срабатывания от 54°С до 65°С) Питание по двухпроводной электрической соединительной линии наличие оптического индикатора (встроенная электронная плата индикации)
ИП 103-10-(А3) (температура срабатывания от 64°С до 76°С) Питание по двухпроводной электрической соединительной линии наличие оптического индикатора (встроенная электронная плата индикации)
Извещатель предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 10 до 30 вольт с величиной тока короткого замыкания не более 20 мА, типа «ППКОП ГИППО-1М», «СИГНАЛ-20», «СИГНАЛ-20П», «СИГНАЛ- ВК», «СИГНАЛ-ВК-4», «СИГНАЛ-ВК-6», «ВЭРС», «УОТС 1-1А», «КВАРЦ». Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала «ПОЖАР» на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012). Извещатель рассчитан на круглосуточную непрерывную работу. Извещатель относится к невосстанавливаемым, периодически обслуживаемым изделиям. Извещатель соответствует требованиям ГОСТ Р 53325-2012, НПБ 76-98, НПБ 85-2000.
Комплектность:

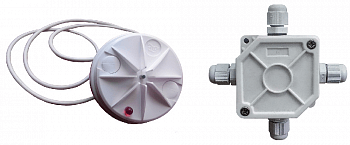

извещатель ИП103-10 – 1 шт.
устройство соединительное УС-4 — 1 шт.*
индикатор выносной световой ИВС-2 — 1 шт.**
паспорт ПАШК.425212.050 ПС — 1 экз. на упаковку
* По согласованию с заказчиком извещатели могут поставляться без устройства соединительного УС-4-Ех
** по согласованию с заказчиком извещатели могут поставляться без индикатора выносного ИВС-2.
