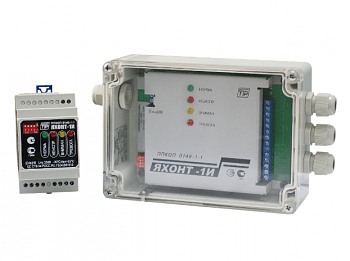

Приборы приемно-контрольный охранно-пожарный Спецприбор Яхонт 1И-01 (барьеры искрозащиты)

Максимальное выходное напряжение: Uo- 16,5 В; Максимальный выходной ток: Io- 34 мА; Максимальная внешняя емкость: Со- 1,0 мкФ; Максимальная внешняя индуктивность: Lo- 0,1 Гн; Рабочий диапазон питающих напряжений, В: 12 (±2) или 24 (+3/-4); Потребляемый ток в дежурном режиме, мА, не более: 45; Потребляемый ток в режиме тревоги, мА, не более: 65; Напряжение на ШС в дежурном режиме, В: 11,5 (±0,7); Ток ограничения в шлейфе сигнализации, мА: 18; Сопротивлении проводов шлейфа сигнализации, кОм, не более: 0,22; Сопротивлении утечки между проводами шлейфа, кОм, не менее: 50; Максимальные рабочие напряжение/ток, коммутируемые выходными контактами ПЦН и АСПТ: 48В / 0,2А; Максимальные рабочие напряжение/ток, коммутируемые выходными контактами УО: 250В / 0,5А; Габаритные размеры прибора, мм: 220x125x55; Масса прибора, кг, не более: 0,5
Барьер искрозащиты — упрощенный Яхонт-1И (без АСПТ и оповещ.)
Предназначено для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.
Взрывозащищенное устройство осуществляет непрерывный контроль состояния шлейфа сигнализации (ШС), электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения (ПЦН), либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения (АСПТ) и устройства оповещения (УО).
Устройство имеет входную искробезопасную электрическую цепь уровня iа подгруппы IIВ, имеет маркировку взрывозащиты  [Exiа]IIC , соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначено для установки вне взрывоопасных зон помещений и наружных установок.
Устройства исп. 01 и исп. 04 являются функционально упрощенными и используются в качестве барьера искрозащиты с подключением к шлейфу сигнализации обычных (неискробезопасных) ППКП. Устройства исп. 04 и исп. 05  выполнены в корпусе, монтируемом на DIN-рейку, и предназначены для установки в герметичный шкаф.
Устройство обеспечивает:
контроль состояния ШС по величине его сопротивления;
контроль исправности ШС по всей их длине с автоматическим выявлением обрыва или короткого замыкания в них;
контроль несанкционированного доступа внутрь корпуса прибора (кроме исп.04 и 05);
возможность программирования тактики формирования тревожного и других извещений;
автоматическую передачу на ПЦН раздельных извещений о тревоге, внимании, а также о неисправностях ШС, прибора и доступе внутрь корпуса прибора;
местную световую и звуковую сигнализацию раздельных извещений о норме, о неисправности ШС, о внимании и о тревоге;
включение устройств оповещения (УО) на время 4 минуты при регистрации тревоги;
формирование стартового импульса запуска средств АСПТ без задержки или с задержкой на 30 секунд после регистрации тревоги;
возможность отключения фиксации тревожного извещения при использовании в качестве барьера искрозащиты.
