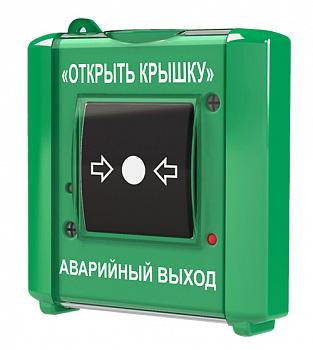

Устройство дистанционного пуска «Аварийный выход» Юнитест УДП-ИР (УДП 513-15)

Базовая единица: шт; Напряжение питания, В: 9 — 28DC; Относительная влажность воздуха без конденсации влаги (условие работы): 0 — 93%; Рабочая температура °C: -40…+70; Средний срок эксплуатации, лет: 10; Масса, кг: 0.11; Габаритные размеры, мм: 108x100x27
Устройство дистанционного пуска «Аварийный выход» для управления электрозамками пожарных дверей всех типов, выдает сообщение о пожаре на любой ПКП. Сверхтонкий изящный дизайн. Простой возврат кнопки инструментом: стержень диаметром 3мм. Индикация режимов работы. Контролирует цепь питания электрозамка и питание реле с передачей сообщения о неисправности на ПКП согласно п.13.15.2 СП5.13130.
Предназначен для управления замками всех типов, совместим со всеми приемно-контрольными приборами.
УДП соответствует классу В по ГОСТ Р 53325-2012 и согласно п. 14.12.1.1 формирует управляющий сигнал после выполнения 2-х действий:
— обеспечения доступа к приводному элементу посредством разрыва пломбировочной проволоки и смещения прозрачной крышки, которая в дежурном режиме закрывает доступ к приводному элементу и предотвращает его случайное нажатие;
— нажатия на приводной элемент – кнопку в центре корпуса. Кнопка утапливается и фиксируется в нажатом состоянии, а контакты УДП изменяют состояние шлейфа сигнализации.
Предусмотрено опломбирование УДП проволокой d=0,3 мм, которая обеспечивает усилие разрыва более 25Н.
Возврат кнопки УДП в исходное положение осуществляется с использованием специального инструмента – ключа или отвертки диаметром 3мм путем введения ее в отверстие на лицевой поверхности корпуса УДП.
УДП с литерой «К» в обозначении является кнопкой без фиксации.
УДП имеет 2 выхода: переключающие контакты реле для управления замком двери и НЗ-контакт для подключения к шлейфу сигнализации ПКП. Реле автоматически настраивается на питание от источника 12В или 24В.
В соответствии с требованиями п.13.15.2 СП 5.13130-2009*, УДП контролирует исправность цепи питания электрозамка, а также контролирует наличие напряжения питания реле. Обобщенный сигнал о неисправности УДП передает на ПКП путем изъятия себя из шлейфа сигнализации (обрыв ШС на прямой полярности). Сигнал о неисправности может быть блокирован соответствующей схемой подключения УДП.
Особенности:
• Выполнен в зеленом корпусе из ударопрочной пластмассы. Типовая надпись: «Аварийный выход». Малая толщина корпуса улучшает внешний вид, позволяет использовать только накладной вариант установки и обеспечивает защищенность УДП от повреждений;
• В дежурном режиме работы УДП-ИР – включен зеленый индикатор, в режиме «ВЫХОД» — красный;
• УДП имеет два выхода: переключающие контакты реле для управления замком двери и НЗ-контакт для подключения к шлейфу сигнализации ПКП. Реле автоматически настраивается на питание от источника 12В или 24В;
• Удобный возврат кнопки в исходное положение после ее нажатия и фиксации;
• Исполнение УДП-ИРК – без фиксации кнопки устройства.
