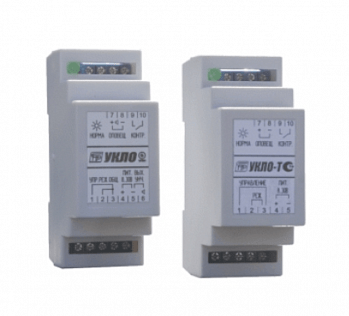

Устройство контроля линии оповещения Спецприбор УКЛО-Т

Базовая единица: шт; Напряжение питания, В: 8 — 30DC; Потребление тока, А: 0.025 А; Рабочая температура °C: -40…+85; Средний срок эксплуатации, лет: 10; Степень защиты: IP20; Масса, кг: 0.15; Габаритные размеры, мм: 92x37x58
Устройство контроля линии оповещения — УКЛО применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения.
Устройство может использоваться также для увеличения нагрузочной способности прибора управления (ПУ) при управлении несколькими устройствами оповещения (УО).
Для контроля речевых оповещателей ГоВоР-25Т(-Р) используются устройства УКЛО.
Вариант УКЛО-Т осуществляет контроль линии с нормально-включенными устройствами оповещения типа табло и транспарантов. Контроль осуществляется как током обратной полярности, так и по величине прямого тока потребления оповещателей.
Устройство обеспечивает:
контроль цепи управления (цепи от ПУ до УКЛО) на обрыв и короткое замыкание (КЗ);
контроль цепей оповещения (цепи от УКЛО до УО) на обрыв и КЗ током обратной
полярности – в дежурном режиме и по току потребления (только в УКЛО-Т) – в режиме включения УО;
световую индикацию целостности контролируемых цепей;
сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль».
подачу напряжения от внешнего источника питания на УО по сигналу ПУ;
работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1,0Гц.).
Устройство контроля включается в разрыв линии оповещения между ПУ и УО.
УКЛО должно устанавливаться вне взрывоопасных зон.
Устройство рассчитано на непрерывную круглосуточную работу.
Особенности и преимущества
монтируется в разрыв линии оповещения;
два режима работы: контроля и управления;
световая и электрическая сигнализация исправности линии;
непрерывное или прерывистое управление оповещателями;
высокая нагрузочная способность;
широкий диапазон питающих напряжений;
низкое энергопотребление;
установка на стандартную 35мм DIN-рейку.
